ASA COLOR LENS
【透明シリコーンレンズ/光学設計受託】

 TOP製品情報ASA COLOR LENS

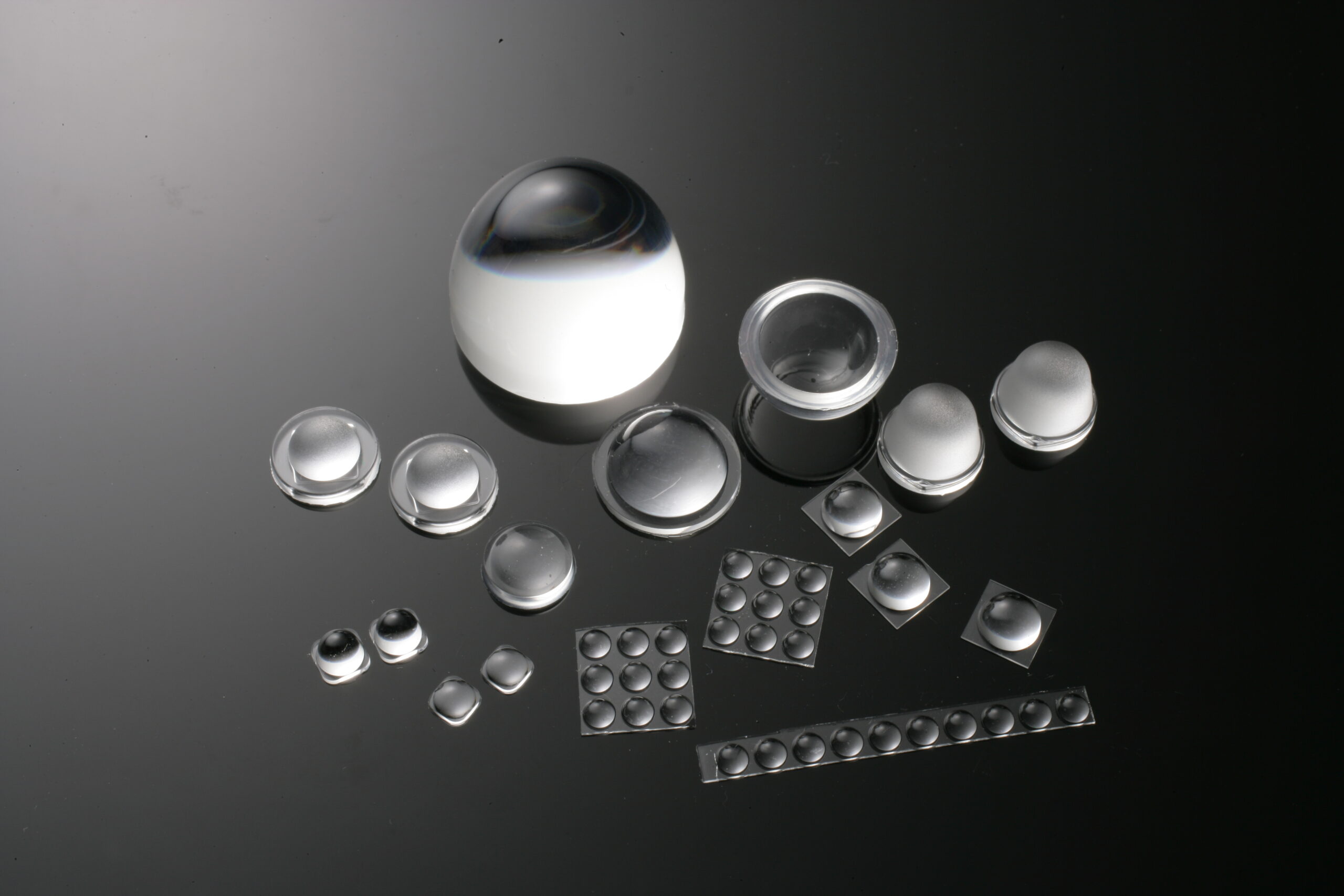

耐UVと耐熱性に優れたLED用のシリコーンレンズ

材料メーカーと共同で開発した透明シリコーンを業界でいち早く製品化し、照明/UV照射器/車載などあらゆる分野にレンズを提供して参りました。

長年の技術の蓄積によって、材料/形状/光学特性のあらゆる面からサポートしながら、お客様の目的にあったレンズ製品をこれからも提供し続けて参ります。

光学設計:光学設計のみでも承ります。照明系レンズにおいては多数の実績がございます。

材料:各種シリコーンメーカーの材料を取り揃えています。

シロキサン:シリコーン材料特有のシロキサンを特殊処理によって極限まで除去します。照明レンズでお困り事がございましたら、お気軽にお問い合わせください。

> 優れた特性で用途が広がる透明樹脂とは?

こちらのサイトで標準レンズをご購入いただけます。
標準レンズとUV-LEDの組付けも承ります。
詳しくはお問い合わせください。

特徴

耐UV性, 耐候性

近紫外LEDや青色LED用に最適で、365nmの波長にもご使用いただけます。

高透明度

近紫外~近赤外領域(350~1,000nm)の波長も透過。平均95.4%の透過率を実現。

※厚み=2mm時。当社測定値であり、保証値ではございません。

耐熱性

150 ℃×1,000hの耐熱試験をクリア。
275℃の鉛フリーリフローにも対応。

複雑形状も実現

小型から大型レンズまで、蓄積された金型技術で複雑な形状も成型します。

動画

採用実績

  • 自動車ヘッドライト
  • インク硬化装置
  • 非破壊検査機器
  • ドアミラーカメラ用赤外補助光源
  • 車載用VICS受発信部
  • 運転者状態監視用カメラ

本製品をご使用される際には、かならず事前にテストを行い、ご用途に適合するか確認を行ってください。

よくある質問

価格を教えてください。

標準レンズは下記の通販サイトからお買い求めいただけます。一度に大量に購入を希望される方は通販サイトまでお問い合わせください。カスタムレンズの場合は、形状によって価格が大きく変わりますので別途お見積もりをいたします。

取り付け方法を教えてください。

シリコーン系の接着剤を使用した固定を推奨しております。詳しくはこちらの資料をご覧ください。

微細加工や複雑形状可能ですか?

最小R0.05です。(製品形状により異なります)

成型できる大きさに制限はありますか?

目安として、体積は最大で約220gです。長さや高さの限界値は形状によって異なりますので、詳しくはお問い合わせください。

光学設計受託

「照明用ランプキャップ」の開発から「ASA COLOR LED」「ASA COLOR LENS」と、長年にわたり照明で培ってきた光学設計力でお客様のお困り事を解決します。

レンズの光学設計だけでなく、フランジやスペーサーなど、取り付けに関する形状の設計も行います。

以下のお問い合わせフォームからお気軽にご相談ください。

<主な設計実績>

光学設計の流れ

UV-LED用 シリコーンレンズ

AL-30M-033K3

外形:9.5×9.5 mm / 高さ: 4.8 mm
対応LED:NCSU033C, NCSU033B, NCSU034B
指向角:30°

AL-8M-033

外形 :12.0×12.0 mm / 高さ: 11.1 mm
対応LED:NCSU033C, NCSU033B, NCSU034B
指向角:8°

AL-22M-233

外形 :10.0×10.0 mm / 高さ: 9.0 mm
対応LED:NVSU233B, NVSU233A
指向角:23°

AL-12M-233

外形 :10.0×10.0 mm / 高さ: 10.5 mm
対応LED:NVSU233B, NVSU233A
指向角:12°

AL-30M-275

外形 :10.0×10.0 mm / 高さ: 9.0 mm
対応LED:NCSU275
指向角:30°
AL-22M-233と同じ製品です。

AL-10M-275

外形 :10.0×10.0 mm / 高さ: 10.5 mm
対応LED:NCSU275
指向角:10°
AL-12M-233と同じ製品です。

AL-35M-119B

外形 :8.0×8.0 mm / 高さ: 5.8 mm
対応LED:NVSU119C
指向角:32°

AL-12M-119B

外形 :9.0×9.0 mm / 高さ: 10.5 mm
対応LED:NVSU119C
指向角:16°

AL-50M-276

外形 :8.0×8.0 mm / 高さ: 5.8 mm
対応LED:NCSU276A
指向角:50°
AL-35M-119Bと同じ製品です。

AL-8M-276

外形 :9.0×9.0 mm / 高さ: 10.5 mm
対応LED:NCSU276A
指向角:8°
AL-12M-119Bと同じ製品です。

優れた透過率

無色透明
硬度JIS A 80度
屈折率(25℃)1.41
吸水率(23℃ 24時間 純水浸漬)0.09%
線膨張係数(40~200℃)27×10-5

物性の比較

レンズに用いられるその他の材料との比較

365nm透過率300~400nm
平均透過率
屈折率
Nd
150℃
耐熱性
シリコーン(Q)92%90.3%1.41
シクロオレフィン(COP)89%81.2%1.52×
アクリル(PMMA)16%15.1%1.49×
エポキシ(EP)0%4.5%1.56

シリコーンレンズなら高温環境とUV環境の両立が可能です。
